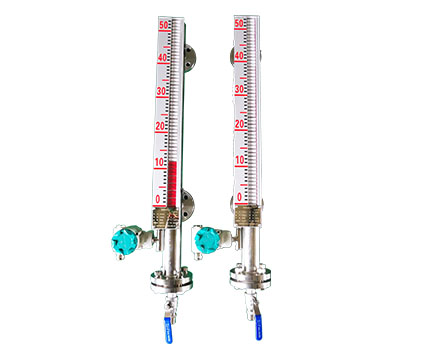

磁翻板液位計由面板、浮筒或浮子、法蘭接口等部分組成。常用于各類容器的液位測量，在工業各個領域行業都有普遍運用。其結構與原理簡單，根據不同需求有不同材質與形式的改裝型號。 主要采用液體聯通和磁耦合原理實現液位測量。側安裝式利用液體聯通原理，令外浮筒液位面與容器內液位水平，借此實現浮筒內浮子與容器內液位的同步變化。同時利用浮子的磁性與面板上的磁翻板磁耦合，從而實現面板翻板的變化與浮子與實際液位同步變化。翻轉過來的磁翻板顏色明顯便于觀察。在頂安裝或其他安裝形式中浮子位置稍有變化但是原理相同。 測量方式：液位測量；界面測量 安裝形式：側-側安裝、頂部安裝 測量范圍：0--25m 測量精度：±10mm；±5mm；±2mm 材質：PP；304；316L；不銹鋼襯PTFE；哈氏合金等 介質密度：≥0.45g/cm3 工作壓力：≤25MPa 介質溫度：≤450℃ 電源：24VDC兩線制；24VDC/220VAC四線制 輸出方式：就地顯示；4-20mA遠傳；開關點控制 防爆等級：Exd[ia]II CT6  1. 現場顯示液位，顯示方式直觀，便于各種光照環境下的觀察與度數。 2. 安裝與維護簡單，頂安裝或側安裝方式只需對應接口安裝，安裝校準調試簡單。儀器儀表不易損壞。 3. 方便設置報警限位，可通過物理設置簧片或電子控制參數選擇報警液位?？稍O(shè)置上限下限雙向報警位置。信號通過線纜可遠傳可就地顯示。 |
