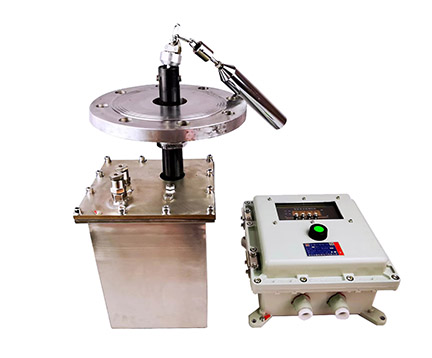

重錘料位計是一種常見的接觸式物位測量儀器。它通常由一個測量重錘、鋼纜、鋼纜收放機構、控制儀表等部件構成。 當測量開始時，探測器控制重錘下降至物料表面，錘砣接觸被測物料界面時探測器內的編碼器發出于錘砣位移相當?shù)拿}沖信號，由計算機進行計算處理后，在控制器面板上顯示料面的位置或相對位置，同時輸出于料位對應4～20mA標準儀表信號。同時重錘開始上升，返回待測位置。直到下一周期開始為止，整個過程由手動按鍵或有計算機來定時啟動。 供電電壓: 220 VAC, 50/ Hz 操作溫度: -40~ 150°C 介質溫度: 149°C(使用不銹鋼鋼纜時)/ 93°C(使用不銹鋼襯套鋼纜時) 測量范圍: 70m 測量速度: 0.3 m/s 精度: 0.25%F.S 鋼纜: 1/16 尼龍護層 (123kg 張力) 3/64 不銹鋼(無護層) (123kg 張力) 1/16 聚丙烯護層 (123kg 張力) 信號輸出: 4-20 mA,RS-485/232 在安裝時應保證重錘料位計垂直于地平面。大多數容器頂面帶有坡度或弧度，在安裝時可采用儀器校準垂直或者利用重錘料位計自帶的安裝觀察方式檢查是否垂直。如果出現傾斜可能會導致鋼纜在收放過程中剮蹭線纜放出口。 1. 根據被測容器深度選擇鋼纜長度，鋼纜長度應大于容器高度，以便于維修和測量。 2. 根據接受信號類型選擇信號輸出類型選擇4-20mA輸出或RS485/232 3. 根據物料性質選擇鋼纜：根據物料是否具有腐蝕性等特性選擇需要加保護套，以及保護套材質。 |
