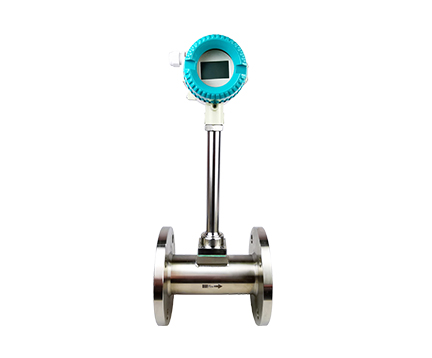

渦街流量計主要用于測量液體和氣體的流量。主要由渦街傳感器和流量計算器兩部分組成。渦街傳感器通過產生高頻振動來檢測流體的流速和流量，并將其轉化為電信號輸出。流量計算器通過對輸入的電信號進行處理，計算出流體的流速和流量。渦街流量計通過測量旋渦的頻率和強度來計算出流體的流速和流量。 渦街流量計基于渦街原理，渦街原理是指流體在管道中流動時，由于其流速和壓力的變化，會產生旋渦。渦街流量計就是利用這些旋渦來測量流體的流量。當流體流經渦街流量計時，由于其流速的變化，會在管道內部形成旋渦。渦街流量計通過測量旋渦產生的強度和頻率來計算出流體的流速和流量。具體來說，渦街流量計通過渦街傳感器來檢測旋渦的發生和消失，并根據旋渦的發生和消失頻率計算出流體的流速。同時，渦街流量計通過測量旋渦產生的力矩來計算出流體的流量。渦街流量計的測量與流體的性質、流速、流量、管道的幾何形狀和尺寸等有關。因此，在使用渦街流量計時，需要根據實際流體情況進行適當?shù)倪x型和調整，以確保測量的準確和穩定。
渦街流量計需要合理選擇安裝場所和環境。避開強電力設備、高頻設備、強電源開關設備;避開高溫熱源和輻射源的影響;避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。 上下游必須有足夠的直管段。若傳感器安裝點的上游在同一平面上有二個90°彎頭，則上游直管段≥25D，下游直管段≥5D。若傳感器安裝點的上游在不同平面上有二個90°彎頭，則上游直管段≥40D，下游直管段≥5D。調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。 渦街流量計安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。 管道采取減振動措施。傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。 水平管道上安裝是流量傳感器常用的安裝方式。測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。 傳感器在垂直管道的安裝。測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。 準確度高 渦街流量計采用渦街原理進行流量測量，誤差率不超過±1%。 穩定性高 渦街流量計結構簡單，因此易維護、性能穩定。 適用范圍廣 渦街流量計適用于多種流體的測量，包括液體和氣體等。 可重復性高 渦街流量計的測量結果具有可重復性，可以在不同時間和地點進行多次測量。 多種接口 渦街流量計具有多種接口，可以與各種傳感器和控制系統進行連接。 抗干擾能力強 渦街流量計具有抗干擾能力強等特點，可以適用于各種復雜的工業環境。 測量介質 渦街流量計可以測量多種介質，包括液體和氣體。在選擇渦街流量計時，需要確定被測介質的種類和粘度等參數，以便選擇適合的型號。 量程范圍 渦街流量計的量程范圍需要與被測流量范圍相匹配。一般來說，渦街流量計的量程范圍應該是被測流量范圍的30%-70%,以保證測量準度。 材料材質 渦街流量計的材料材質也需要考慮，以適應不同的流體和環境條件。一般來說，渦街流量計可以采用不銹鋼、碳鋼、鋁等材料制成。 安裝位置 一般來說，渦街流量計應該安裝在管道的中心位置，以確保測量的準確性。 在儀表的開發階段，通過實驗、校準可確定渦街流量計的儀表系數、線性度、量程范圍，尋找影響儀表流量性的各種因素，為改進、提高儀表性能提供依據。 進行儀表出廠校準，由于目前渦街流量計尚未實現干標定，按行業標準和計量檢定規程的規定，每臺渦街流量計在出廠前都應進行校準，通過校準，確定儀表系數K、線性度、重復性。 在使用中進行儀表的周期檢定，因為在現場使用的渦街流量計，需要做定期檢定，根據產品標準和檢定規程：渦街流量計的檢定周期為2-3年。 |
