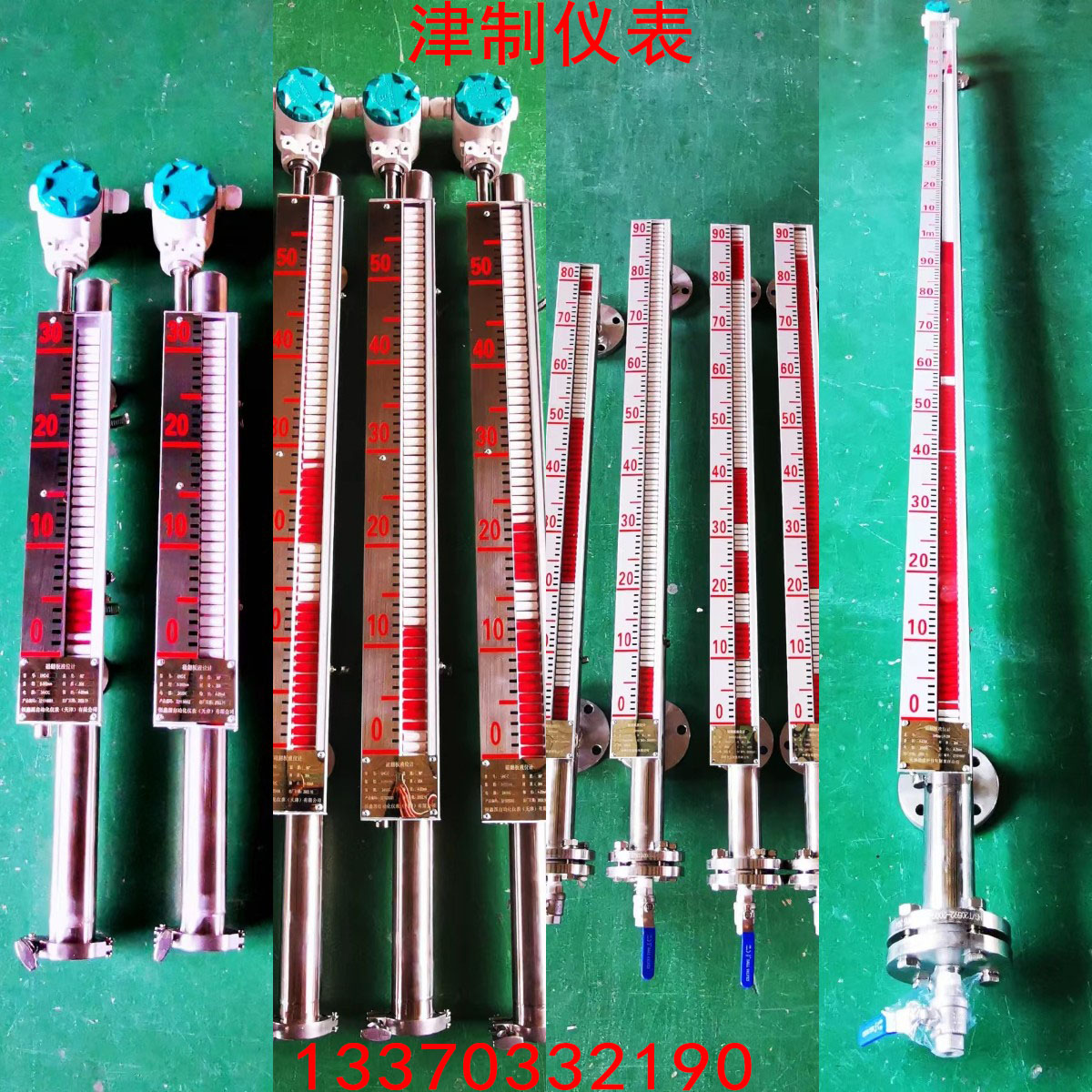

磁翻板液位計的特點是結構簡單，讀數直觀，擁有不錯的性價比，是也專為液位測量而設計的，結合了磁耦合原理與浮力原理等，受工況，環境與使用需要等因素的影響，磁翻板液位計有多種安裝方式，其中主要是頂裝與側裝兩種，下面我們就簡要闡述下這兩種安裝方式。 頂裝 安裝在頂部的磁翻板液位計，又稱頂裝磁翻板液位計?？梢苑譃閮刹糠郑喜吭谌萜黜敳?，下部安裝在容器內，與容器法蘭連接。在上導管中，水下導管中的浮子通過連桿與磁頭連接。當液體發生變化時，浮子帶動磁鋼在導管內上下移動，帶動顯示面上的紅白磁翻板翻轉，液面在面板上的紅白交界處。 安裝時，頂部安裝的磁翻板液位計保持垂直，連桿無法彎曲。安裝使用前，需要用附著的磁鋼引導指示器進行磁性翻蓋，使磁性翻蓋板的液位計在零以上為白色，在零以下為紅色。根據液位給定值，通過無觸點報警開關轉換觸點，達到液位控制的目的。在液位計要求的控制位置安裝報警開關，控制室內安裝轉換器。
側裝 側裝磁翻板液位計有一個容納浮球的腔體，通過法蘭或其它接口與容器形成通訊裝置。根據通信裝置的原理，浮筒中的液位等于容器中的液位，因此浮筒中的浮球會隨著容器中液位的升降而升降。根據磁耦合原理，在磁浮的驅動下，浮標外顯示面板上的磁翻板(翻板兩側涂有白色和紅色)將翻轉180度。當容器內液位上升時，翻板由白色變?yōu)榧t色;當容器內液位下降時，翻板由紅色變?yōu)榘咨?。指示器的紅白交界處是容器內液位的實際高度，從而實現液位的準確測量。 采取側裝方式安裝的磁翻板液位計，又稱側裝磁翻板液位計，安裝在桶槽外的延長管上，通過翻面指示器可以清楚地知道桶槽內的液位。磁性開關也可以安裝在旁路管道的外側，作為電接觸信號輸出。板液位計桶槽外側的裝置延伸出旁路管道。旁路管外安裝液位指示器，帶磁鐵的浮球放入旁路管內。由于磁性彩片中含有與浮球相對的磁鐵，浮球上升時會吸引。 |
