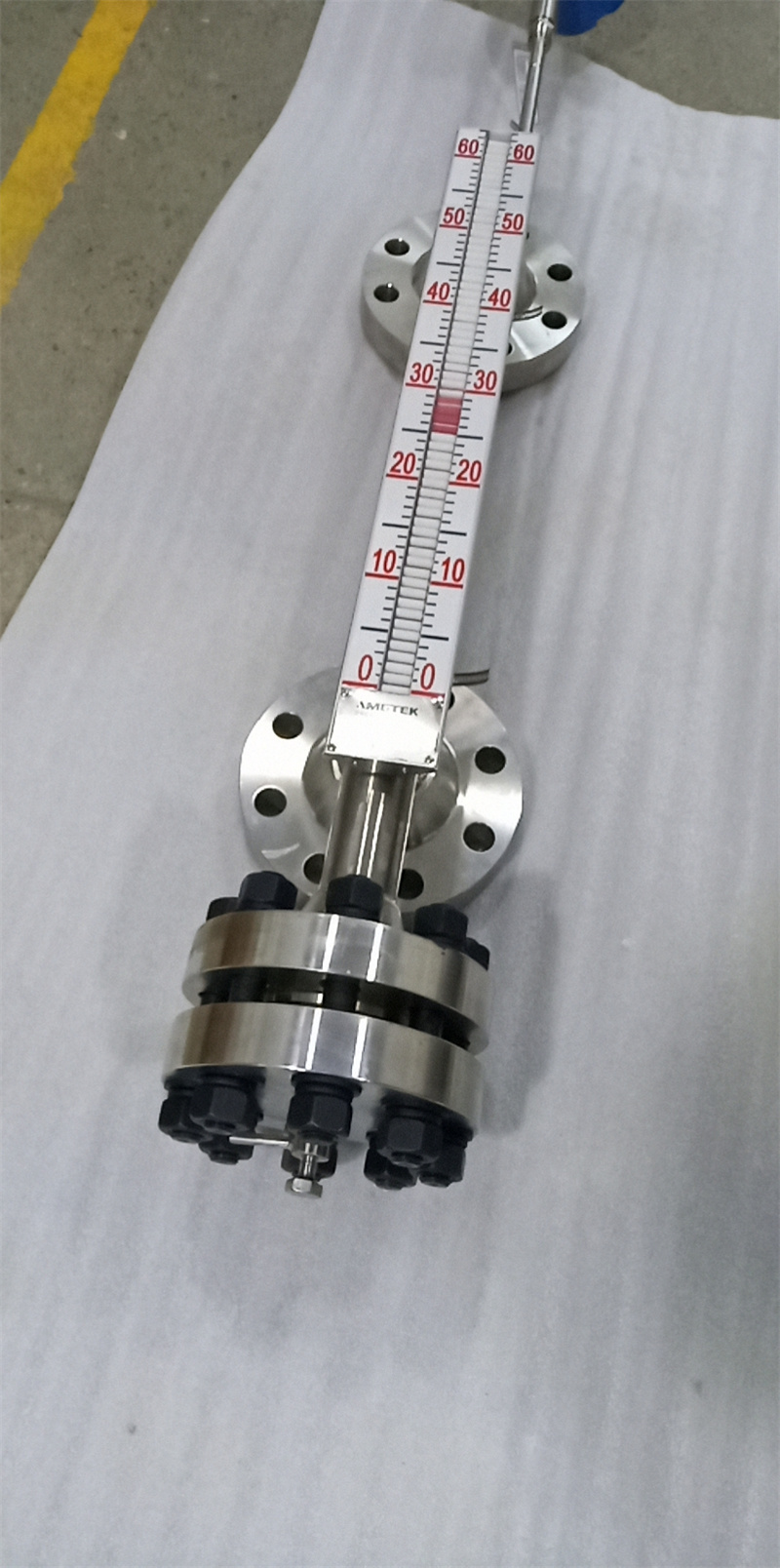

防腐磁翻板液位計安裝步驟及注意事項：為保證防腐磁翻板液位計的正常運行，周圍不得接近磁性物質，儀器不得用鐵絲固定。 磁翻板液位計與容器之間應配備閥門，以便在清洗和維護過程中切斷材料。 對于304襯PTFE防腐磁翻板液位計，由于浮筒與法蘭連接處采用獨特的密封結構，需要使用專用工具進行組裝。 為保證密封的可靠性，禁止出廠后私自拆卸。 安裝完成后，需要用磁鋼校正，使防腐磁翻板液位計零位以上呈銀白色。 投入運行時，應先打開防腐磁翻板液位計上的引液管閥門，然后慢慢打開下引液管閥門，使液體介質順利流入，避免液體介質隨浮子快速上升，導致翻轉故障或混亂（如遇此現象，可用磁鋼校正）。 防腐磁翻板液位計浮筒內不得有固體雜質，以免堵塞或損壞浮子。 浮筒可根據介質定期清洗，清除浮筒內雜質。
遠傳型磁翻板液位計原理 津制儀表小編為大家總結了環氧氯丙烷項目中磁翻板液位計相關的故障發現的原因，提出了相關的解決方法，希望可以幫助大家在遇到類似問題能盡快解決，恢復生產。故障現象有：1，磁翻板液位計刻度為零，無變化：檢查丙烯輸送泵（流量: 10 m3/h，揚程: 200 m)及管線閥門開啟狀況，泵的出口壓力及電機電流均處于正常輸送狀態，又對輸送管道及丙烯受槽進出口閥門進行檢查，閥門開關狀態正確無誤，罐體側面出口閥門有結霜現象，丙烯受槽壓力表顯0.42 MPa，溫度約為5 C，上述現象充分說明受槽內已有丙烯進入。經分析是液位計失靈，立即停止輸送丙烯，關閉受槽所有進出口閥門，處理液位計。將磁翻板液位計測量管底閥門打開后，有少量丙烯流出并冒出白霧。拆下盲板，發現浮子被卡在測量管內，把整個液位計拆下，將兩頭盲板全打開，用艦45無縫鋼管從上端將浮子用大錘沖出，發現浮子已發生形變成麻花狀，不能上下浮而造成了磁翻板液位計失靈。丙烯在進入受槽后，受槽內部瞬間發生了溫度變化，導致磁翻板液位計浮子內的壓強迅速降低，形成負壓狀態，在外壓強力的作用下發生了形變，卡在測量管內，不能上下浮動，導致失靈。解決方法就是采用加壓受料的方式，可避免類似事件發生。 頂裝磁翻板液位計日常維護 頂裝磁翻板液位計的磁浮子并沒有安裝在浮筒里面，而是安裝在護筒里面，與被測液體直接接觸。當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。根據液體密度和酸堿性的不同，選擇不同體積、重量和材質的磁浮子與之相匹配，以達到較佳測量精度。 磁翻板液位計量程 磁翻板液位計在石油化工、食品、環保冶金等行業中應用廣泛，由于儀表密封性較好，介質不易外漏，所以非常適合用于易燃、易爆、有毒、腐蝕的液體測量。優點：測量浮筒為光滑的筆直管體，對于有顆粒、粘性、雜質的液體而言不易阻塞（如紙漿、泥漿、污水等）；無需接線即可工作，節能環保；所測得的體積流量受液體密度、粘度、溫度、壓力和電導率變化的影響非常??；讀數直觀、快速，可實時反應液位情況；與遠傳變送器和磁開關配套，可實現液位遠程監控及開關量控制功能。缺點：對于量程大小有一定限制，如果量程太大不便運輸，則需分段，便于運輸和安裝；無法測量氣體、蒸汽和含有較大氣泡的液體。 頂裝磁翻板液位計磁浮子位置 頂裝磁翻板液位計的過程連接法蘭與側裝磁翻板液位計的連接法蘭有所不同，側裝磁翻板液位計的連接法蘭一般是兩個，呈上下對稱的，而頂裝磁翻板液位計的連接法蘭只有一個，而且如果是防腐式的連接法蘭，其工藝要求比普通側裝式要求要高很多。同樣的，不同的液體屬性和工況，應選擇相應壓力和直徑的連接法蘭與之相匹配。 遠傳磁翻板液位計 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。）
|
