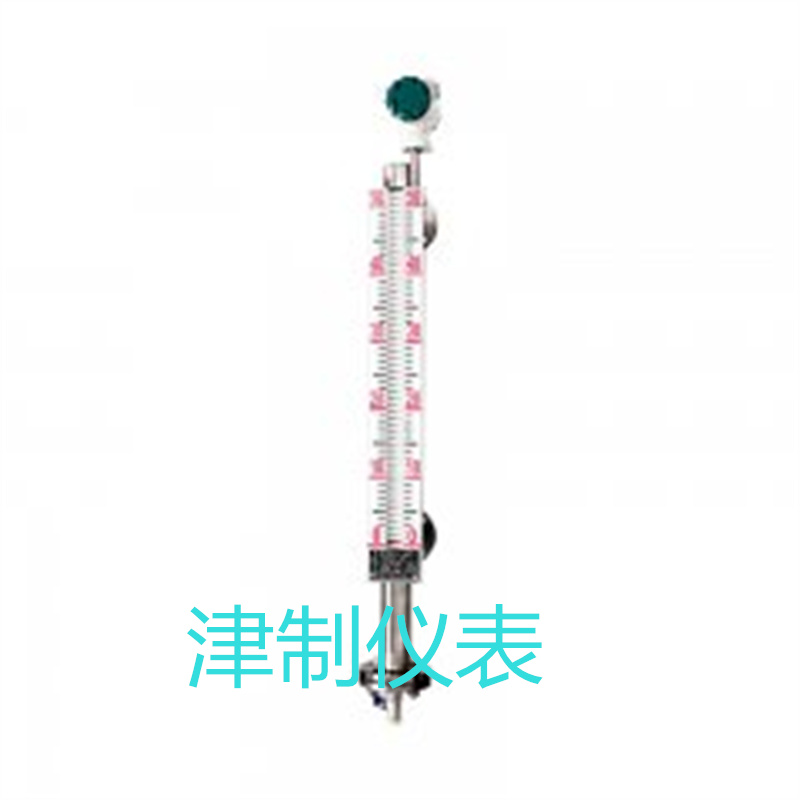

磁翻板液位計與不同的產品相配套，有許多不同類型的產品，比如頂裝型、側裝型、帶遠傳信號輸出、真空夾套保溫型、蒸汽夾套保溫、電加熱保溫、防腐型等等。
磁翻板液位計安裝形式 首先在安裝磁翻板液位計時，要保證儀表保持垂直，便于磁浮子順暢運行。在磁翻板液位計和容器引管之間，應安裝一個球閥，方便后期清洗與檢修。在安裝磁浮子時，應將底法蘭打開。需要注意的是，在安裝磁浮子時，應將浮子帶磁性的部分朝上。在安裝磁翻板液位計時，切忌不可有任何帶磁性的物質靠近磁翻板液位計，另外，也不可以使用鐵絲固定磁翻板液位計，以免影響磁翻板液位計的正常工作。正式使用前，應先用磁鋼對翻片進行校正，使零位以下翻片呈紅色，零位以上呈白色。在使用伴熱管路的時，應選擇非導磁材料，后期的伴熱溫度按照具體的介質情況而定。調試磁翻板液位計時，先將上端的引管閥門敞開，再以緩慢的速度將下端的閥門打開，以使介質以穩定的狀態滲透進主導管內部。在磁翻板液位計運行過程中，需防止介質以較高的速度對浮子造成沖擊，使浮子發生劇烈的動蕩進而影響讀取數據的準確性。仔細觀察磁性翻片翻轉是否正常，之后再將下引管的閥門關閉，同時將排污閥門打開，以使浮筒中的液位降低，按照這項方法開展三次操作，每次操作均為正常就可以將其投入使用。對磁翻板液位計進行定期清洗，同時所要測量的介質中不能含有固體雜質或者是磁性物質，以免對浮子造成影響進而影響液位的測量。 側安裝磁翻板液位計 從磁翻板液位計工作原理可以看出，磁翻板液位計在測量過程中，液體介質與指示器完全隔離，所以在任何情況下都非常安全耐用，也非常適合應用在工業生產的高壓環境工況下。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，是區別于傳統型的玻璃管液位計的特點。 磁翻板液位計工作原理 磁翻板液位計按照安裝形式劃分，常見的有側裝磁翻板液位計和頂裝磁翻板液位計兩種。底裝磁翻板液位計安裝于罐體的底部，但較為少見。側裝磁翻板液位計主要應用于大型罐體中，如儲油罐、消防水罐、成品罐、原料罐等，其測量范圍可隨意選擇；頂裝磁翻板液位計一般應用于球形罐、臥式罐、地下罐等，但由于頂裝磁翻板液位計缺少支撐，因此建議其長度高不要超過5米，否則建議在儀表兩側增加固定拉索。 磁翻板液位計測量介質 磁翻板液位計法蘭的尺寸一般是指法蘭與罐子的安裝接口對應的大小，比較常規的安裝尺寸有DN20、DN25、DN40、DN50、DN80等，當然也可根據儲罐的連接方式定制。 塑料型磁翻板液位計 磁翻板液位計的安裝方式主要有側裝和頂裝兩種。側裝是在槽罐上使用多的一種安裝方式。但在遇有放置于地下的儲罐時，為便于安裝與觀測，就需要選擇頂裝型磁翻板液位計。
|
